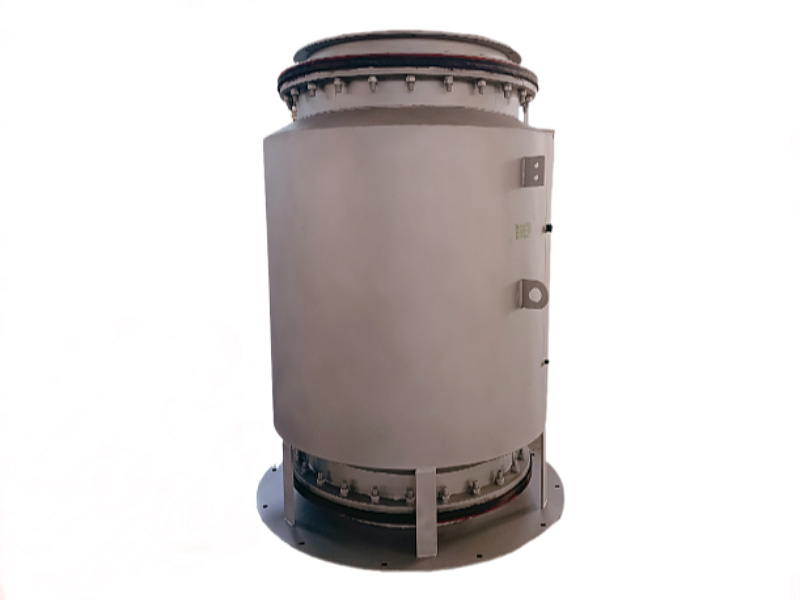

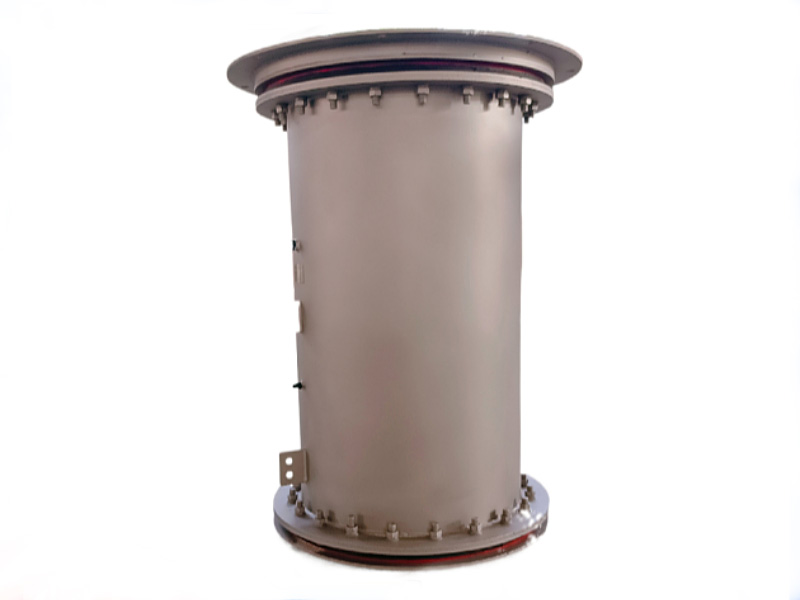

氣動柔性截流裝置由閥體，平衡支架，隔膜囊組成，配套氣站、控制柜、SCADA系統、雨量計、攝像頭、液位傳感器，用于雨水或污水管網截流，替代傳統的平板閘門功能。是黑臭水體治理，控源截污工程開發出來的新型產品，是一種用于排水系統截流裝置，控制方便，結構簡單，占地面積小，安裝維護方便，橡膠耐老化使用壽命長。

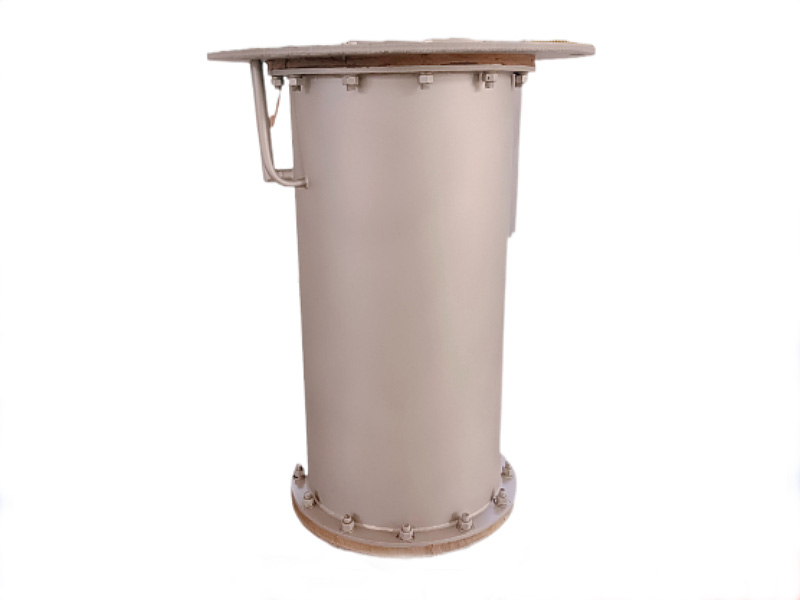

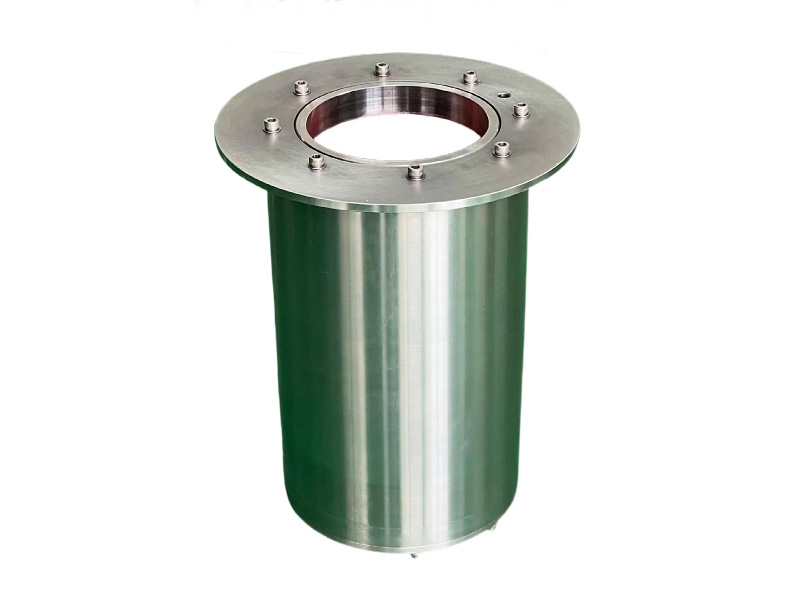

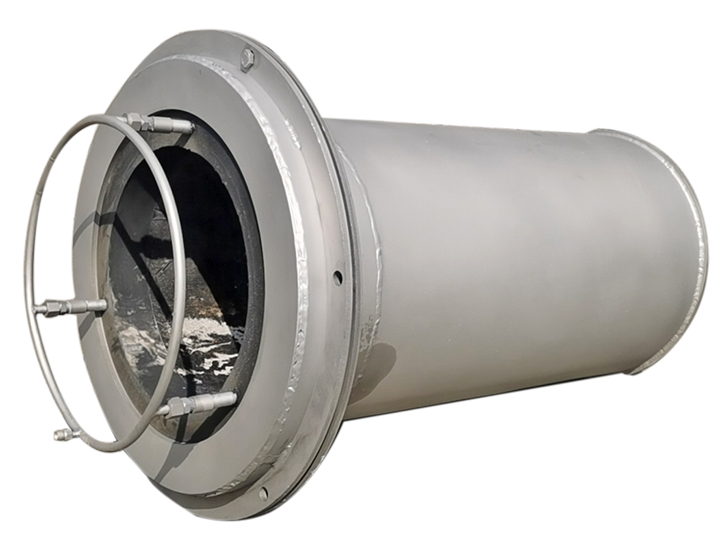

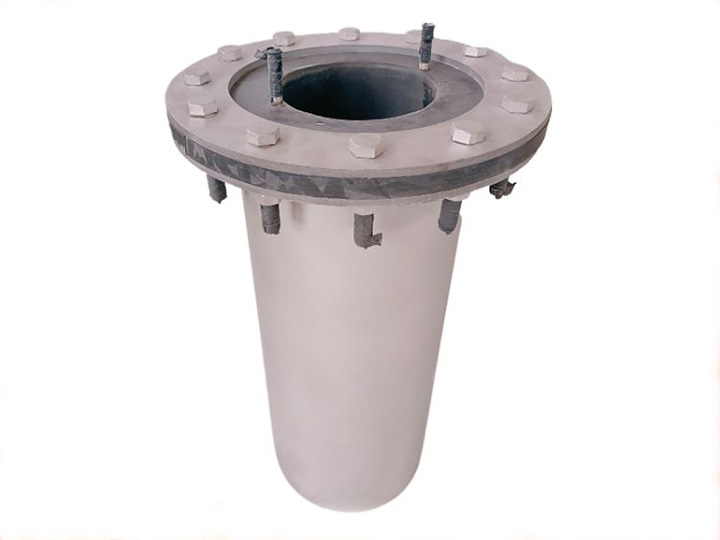

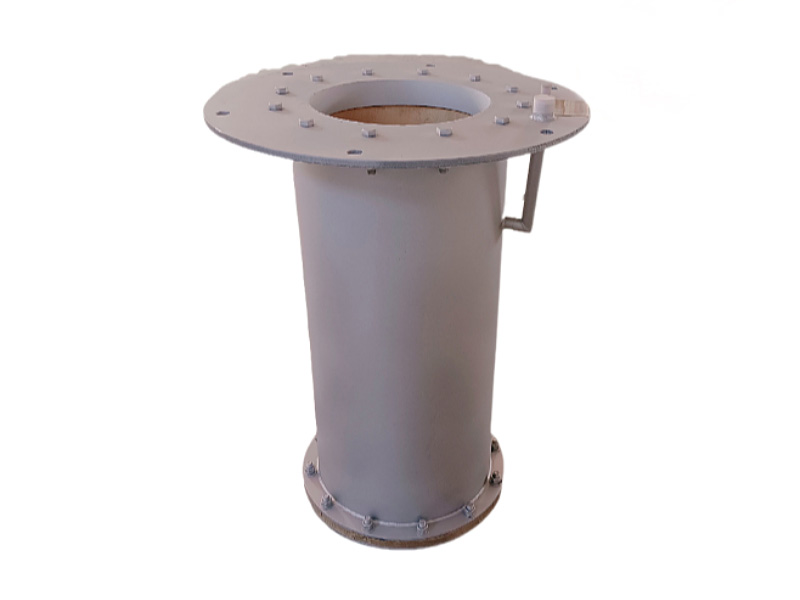

       插入式柔性截流裝置主體由合成橡膠經特殊工藝制作而成，內外雙層結構，中空形成密封腔，內層耐壓耐磨易伸縮，外層耐壓膨脹不變形，直插式管道安裝。配置氣站、控制柜、電磁閥、壓力傳感器、液位計，對膠囊中部氣腔進行充氣-放氣，完成插入式柔性裝置的關閉-開啟動作。液位計檢測管道柔性裝置兩側水位，需要截流時，空壓機將壓縮氣體充入氣腔，使橡膠內部變形關閉；需要行洪時，則打開放氣球閥，橡膠內管復原，在水頭壓力作用下，橡膠內部復原速度更快。

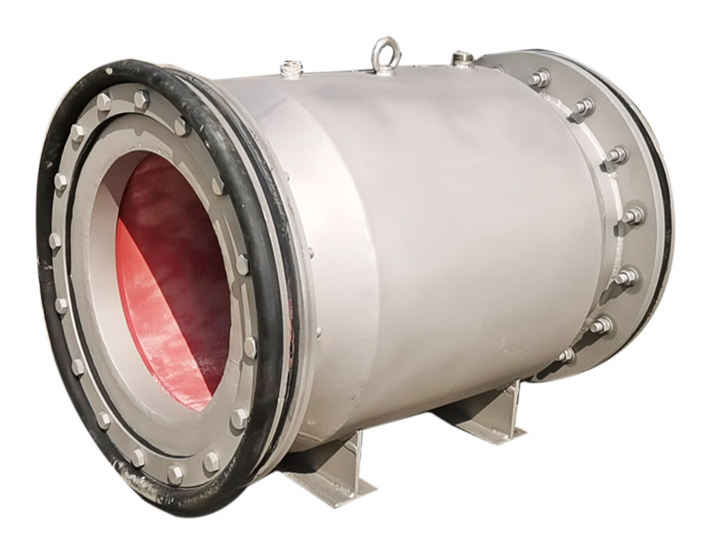

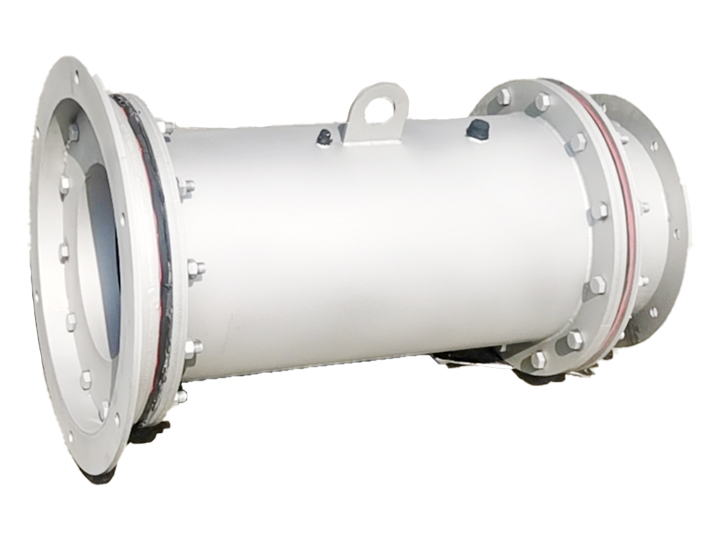

       閥體和隔膜囊通過法蘭連接，閥體與內膽之間形成密封氣腔，閥體上設有進氣口和排氣口，隔膜囊采用特種橡膠合成，不僅具有一定的彈性，韌性，伸縮性，而且耐磨，耐酸堿。在氣腔內充入壓縮氣體時，氣體壓力作用使得隔膜囊向內縮緊，實現關閉截流通道的動作，當氣腔釋放有壓氣體時，隔膜囊恢復原形，實現打開截流通道的動作。

       1、隔膜囊內平直，無收縮，無堆積、無死角，不易出現堵塞或結塊現象，減少了壓力和摩擦損耗；
       2、由于工作介質接觸的僅僅是隔膜囊，閥體是304或316材質，因此該產品能理想控制多種工作介質；
       3、結構簡單，易于快速拆卸和維修，更換橡膠可以在現場及短時間內完成；
       4、臥式安裝，節省井的高度空間，不占地表面積。
       無需改變管道結構：采用獨特的插入式設計，不改變原有管道即可實現安裝使用。
       無堵塞：防纏繞防堵塞能力強，管道中的纏繞物、漂浮物等雜物不會堵塞設備，井內的設備安裝后，流道和管道完全保持一致，沒有任何水頭損失。
       占用上下空間?。涸O(shè)備安裝不占用上下高度空間，不會露出地面。采用整體柔性密封，密封面較大，可實現零泄漏。
       結構簡單：即使長時間在污水環境中工作，也不會發生故障。
       不受外界因素影響：小區即使發生積水也不會影響柔性分流井的正常工作。
       維護便捷：安裝/維護/保養簡單方便，使用壽命長。

型號	HRQJW-300	HRQJW-400	HRQJW-500	HRQJW-600	HRQJW-800	HRQJW-1000	HRQJW-1200	HRQJW-1500
(D*L）	D500*800	D600*900	D750*1300	D800*1350	D1050*1650	D1250*2160	D1450*2550	D1750*2850
排水口	DN300	DN400	DN500	DN600	DN800	DN1000	DN1200	DN1500
控制方式	氣動	氣動	氣動	氣動	氣動	氣動	氣動	氣動
功率	0.3KW	0.3KW	0.55KW	1.5KW	1.5KW	2.25KW	2.25KW	2.25KW
隔膜囊	耐納特	耐納特	耐納特	耐納特	耐納特	耐納特	耐納特	耐納特
閥體	304	304	304	304	304	304	304	304
