—體化雙層鋼板剪力墻截流井用于海綿城市建設，黑臭水體治理，智慧排水等雨污分流治理工程，實現雨水管網內雨水和污水自動切換分流，使雨水管網前端污水及少量初期雨水，進入污水管網，避免污水流入河道、湖泊等，污染自然水體，同時避免大量雨水進入污水管網，加大污水處理廠的負荷。既凈化自然水體，又節約了污水處理的資源，是海綿城市建設、黑臭水體治理，凈化自然水體的產品。

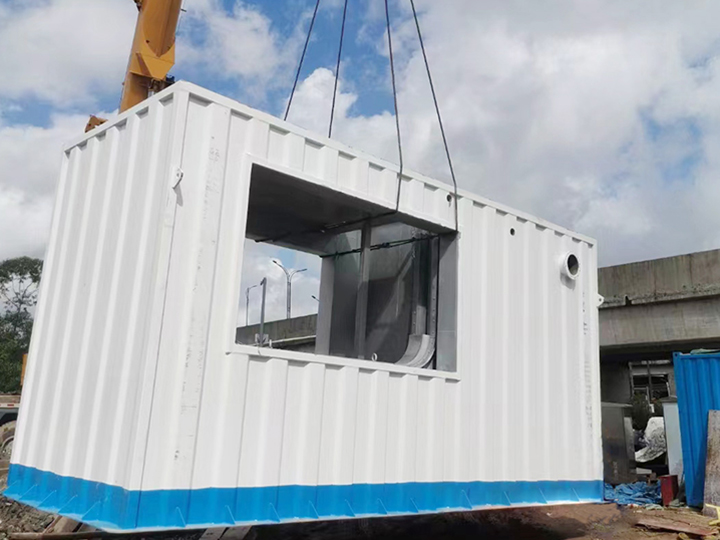

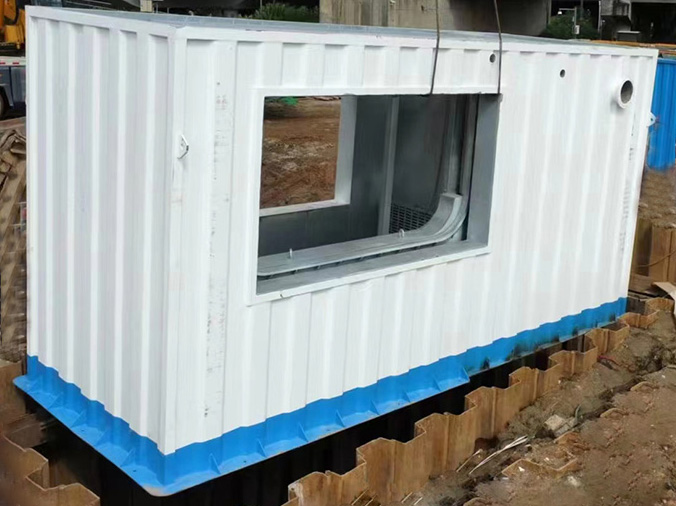

       —體化雙層鋼板剪力墻截流井主要是由箱體、截污閘門、雨水閘門、進水格柵、污水提升裝置、液壓控制系統、壓力傳感器、雨量計、防雨控制柜、智能云監控平臺等組成。箱體采用雙層鋼板組合剪力墻結構，是在單層鋼板組合剪力墻的基礎上演變出的一種剪力墻結構形式，它是通過高速接觸焊將剪力連接開焊接于兩塊鋼板之間，待兩側鋼板墻安裝就位之后，再將混凝土內填于雙層鋼板之間，并通過栓釘將鍘板與混凝土進行緊密耦合，形成抗剪強度較高的組合鋼板剪力墻結構體系。內填混凝土能有效地阻止鋼板的向內屈曲，而栓釘?shù)鸟詈希瑒t能有效的推遲鋼板的向外鼓曲，因此，組合鋼板剪力墻結構體系能有效地推遲鋼板的屈曲，從而達到彈塑性狀態，很大程度上提高了鋼板剪力墻的極限抗剪承載力和抗側性能，內層采用304不銹鋼整體焊接，表面噴砂鈍化處理，耐腐蝕。外層采用瓦楞鋼防腐結構，保證整體灌漿不變形。安裝簡便，縮短施工周期，占地面積小，取代傳統的磚徹井或鋼混井；截污閘門與排污閘門采用不銹鋼平板限流閘，密封性好，液壓驅動，動力足，啟閉自如；污水提升裝置采用耦合機構，閥門管道采用304不銹鋼，安裝維修方便，為防止垃圾堵塞水泵，進水口安裝304不銹鋼提藍格柵，攔截大的垃圾物，提藍采用專用耦合掛勾連接，清理時沿掛勾導桿提起，不需進入井內清理；監測系統采用壓力傳感器和雨量計控制，既可通過雨量大小控制閘門開啟，也可通過壓力傳感器監測井下液位變化控制閘門開啟，實現連鎖控制，保證監測的準確性；控制系統采用智能云平臺遠程操作監控，實現無人值守，多點監控操作。

       泵站筒體采用304不銹鋼整體焊接，表面噴砂鈍化處理， 機械化生產，成品出廠，耐腐蝕，安裝簡便，縮短施工周期，占地面積小，取代傳統的磚徹井或鋼混井；截污閘門與排污閘門采用不銹鋼平板限流閘，密封性好，液壓驅動，動力足，啟閉自如；污水提升裝置采用耦合機構，閥門管道采用304不銹鋼，安裝維修方便，為防止垃圾堵塞水泵，進水口安裝304不銹鋼提藍格柵，攔截大的垃圾物，提藍采用專用耦合掛勾連接，清理時沿掛勾導桿提起，不需進入井內清理；監測系統采用壓力傳感器和雨量計控制，既可通過雨量大小控制閘門開啟，也可通過壓力傳感器監測井下液位變化控制閘門開啟， 實現連鎖控制，保證監測的準確性；控制系統采用智能云平臺遠程操作監控，實現無人值守，多點監控操作。

       晴天時，截污閘門處于開啟狀態，雨水閘門處于關閉狀態，管道內的部分污水通過截污口自流向污水管道，或通過污水提升裝置提升到污水管道，做到晴天時污水零直排。
       降雨時，初期的地面雨水比較臟，如果進入河道對河道水質造成污染。通過雨量計判斷降雨量的大小，或通過液壓傳感器檢測井內水位高低，延時開啟截污閘門和雨水閘門，保證臟的初期雨水進入污水管。
       降雨中后期時，雨水相對比較干凈，這時通過液壓傳感器檢測井內水位高于設定水位時，關閉截污閘門，開啟雨水閘門，雨水排入河道，當降雨停止時，井內水位下降，當水位下降到設定的低水位時，截污閘門開啟，雨水閘門關閉，恢復初始狀態。

       在雨天時當污水管內水位比較高時，容易造成污水溢流進入河道。此時通過截污泵站內液位信號，自動關閉雨水閘門，免污水溢流到河道。
       當汛期河道水位比較高時，容易造成河水倒灌到污水管。此時通過液位信號自動關閉截污口閘門，防止河水倒灌。
       自動化系統采用專業的SCADA系統，可能實現以下功能：
       （1）遠程查看設備的運行參數、狀態等，幫助客戶隨時查看設備運行情況；
       （2）隨時查看和接收設備報警信息，第一時間掌握設備故障狀態和故障原因；
       （3）可以遠程上傳、下載和調試 PLC 程序，不用去現場出差，降低差旅成本；
       （4）可以保存和查看歷史數據，方便跟蹤設備的歷史運行狀態；
       （5）可以通過攝像頭監控查看實時畫面，隨時掌握現場情況。
